Graphiques et interface web

Première démonstration au comité de direction : « Taux de retour par catégorie » s'affiche en courbe. Le modèle avait suggéré ligne, l'interface avait obéi, et vingt-six catégories rangées par ordre alphabétique formaient une ligne brisée que personne ne savait lire. Le chiffre était juste, le graphique était faux. La leçon en tire une règle : le modèle peut suggérer un graphique, mais c'est la forme du résultat qui décide.

Le mécanisme : la forme décide, la suggestion est filtrée

La forme d'un résultat, c'est le nombre de dimensions, leur type (temps ou catégorie) et le nombre de séries. Elle est connue du compilateur avant toute exécution : chaque colonne porte un role (dimension ou metrique), un type et un format, tirés du YAML.

flowchart TD
  R["Résultat : colonnes typées + lignes"] --> Z{"0 ligne ?"}
  Z -->|"oui"| T["tableau seul"]
  Z -->|"non"| D{"Nombre de dimensions"}
  D -->|"0"| N["nombre (indicateurs)"]
  D -->|"1 temps"| L["ligne (barres si 1 point)"]
  D -->|"1 catégorie"| B["barres horizontales triées"]
  D -->|"temps + catégorie"| S{"séries ≤ 8 ?"}
  S -->|"oui"| LM["lignes multiples"]
  S -->|"non"| C["carte de chaleur"]
  D -->|"2 catégories"| C
  N & L & B & LM & C --> F{"Suggestion du modèle compatible ?"}
  F -->|"oui"| OK["suggestion retenue"]
  F -->|"non"| AUTO["choix automatique, raison tracée"]

Le tableau des données est toujours affiché sous le graphique : « tableau » n'est donc jamais une option de visualisation, seulement le cas « 0 ligne ».

La mise en œuvre

Choisir

compatibles = {"nombre": {"nombre"}, "ligne": {"ligne", "barres"}, "barres": {"barres"},
               "lignes_multiples": {"lignes_multiples", "carte_chaleur"},
               "carte_chaleur": {"carte_chaleur"}}[auto]
if suggestion and suggestion != auto:
    if suggestion in compatibles:
        return suggestion, f"suggestion du modèle retenue ({suggestion})"
    return auto, f"suggestion « {suggestion} » incompatible avec la forme du résultat"
return auto, "choix automatique selon la forme du résultat"

La raison est stockée avec la requête (raison_graphique) : quand un utilisateur conteste un graphique, le journal dit qui l'a choisi. Le code complet est dans graphiques.py.

Produire la spécification Vega-Lite

Vega-Lite est une grammaire de graphiques déclarative : un JSON décrit les données, la marque (bar, line, rect) et l'encodage des champs sur les axes et la couleur. Le serveur produit ce JSON ; le navigateur le rend avec vega-embed. Aucune ligne de code de dessin n'est écrite.

elif type_ == "barres":   # barres horizontales triées : libellés longs lisibles
    v = {"mark": {"type": "bar", "tooltip": True, "cornerRadiusEnd": 3},
         "encoding": {"y": _champ(dims[0], sort="-x"), "x": _champ(m), "tooltip": info}}

Trois détails comptent plus que la marque :

• Les formats viennent du YAML. taux_retour a le format pourcentage, donc l'axe reçoit .1% : la valeur 0,284 s'affiche 28,4 %, sans que le modèle ait à le savoir.
• Une vue par métrique. Chiffre d'affaires et panier moyen n'ont pas la même échelle ; deux métriques produisent deux vues empilées (vconcat), jamais deux axes Y superposés.
• Le temps devient discret dans une carte de chaleur. timeUnit: yearmonth et type ordinal, sinon Vega-Lite dessine des cellules d'un pixel de large.

Afficher sans faire confiance au texte

L'interface (web/app.js) lit la réponse de POST /api/question : reponse, limites, suites (venant du modèle) et requetes (venant de l'état de session, donc de BigQuery). Pour chaque réponse :

Le texte du modèle est traité comme une donnée non fiable : une valeur de catégorie qui contiendrait <img onerror=...> dans la table source serait affichée telle quelle, sans être interprétée. La locale française (FR_NOMBRES, FR_DATES) et les couleurs lues dans la feuille de style rendent les graphiques cohérents avec le reste de la page, en clair comme en sombre.

Lancer l'interface

make run              # http://localhost:8080 ; PORT=8091 make run si le port est pris

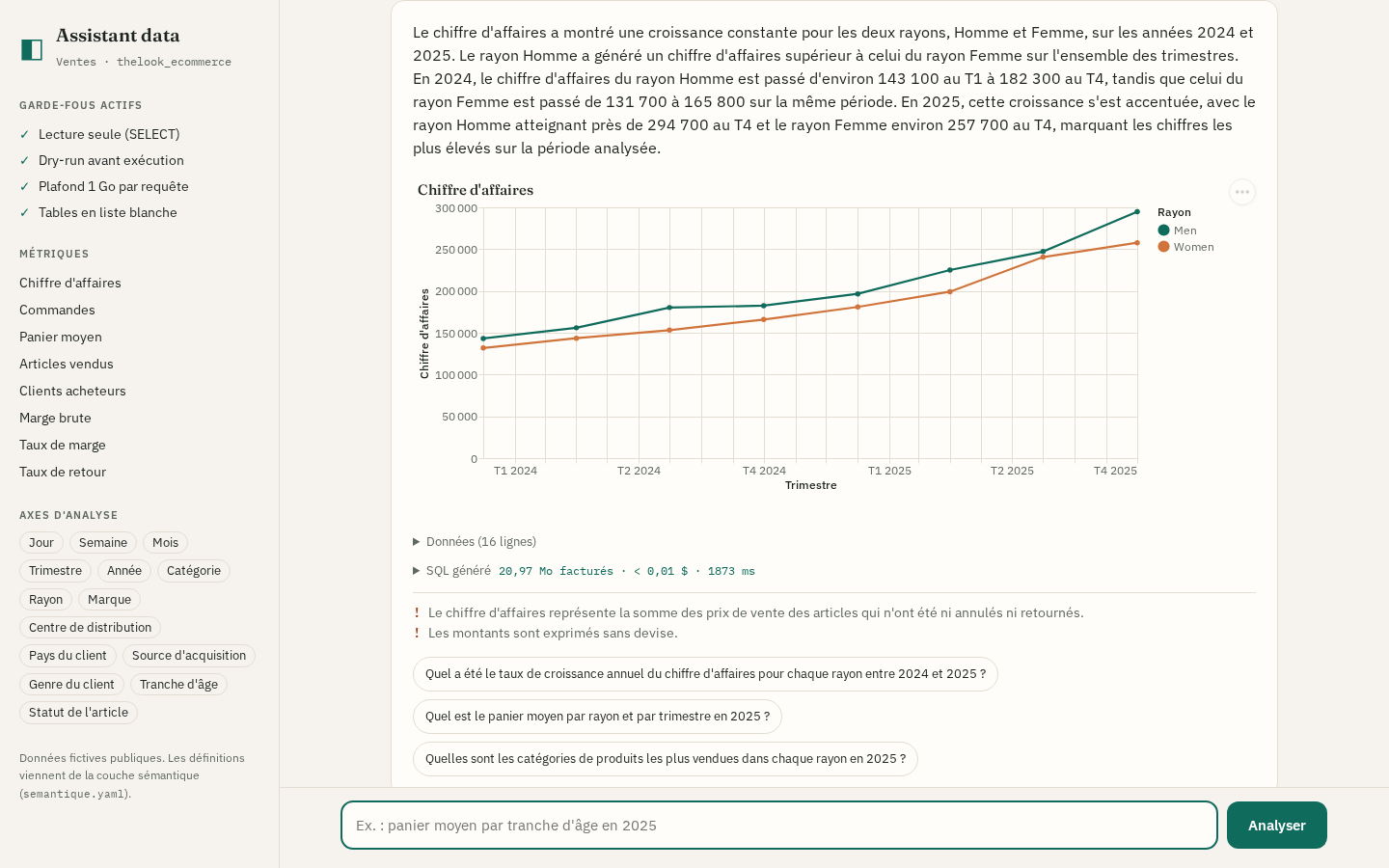

Résultat obtenu le 2026-10-15, conversation de deux questions. La seconde, une suite courte (« Et par rayon, trimestre par trimestre ? »), réutilise le contexte de la première ; deux rayons et huit trimestres donnent deux séries, donc des lignes multiples :

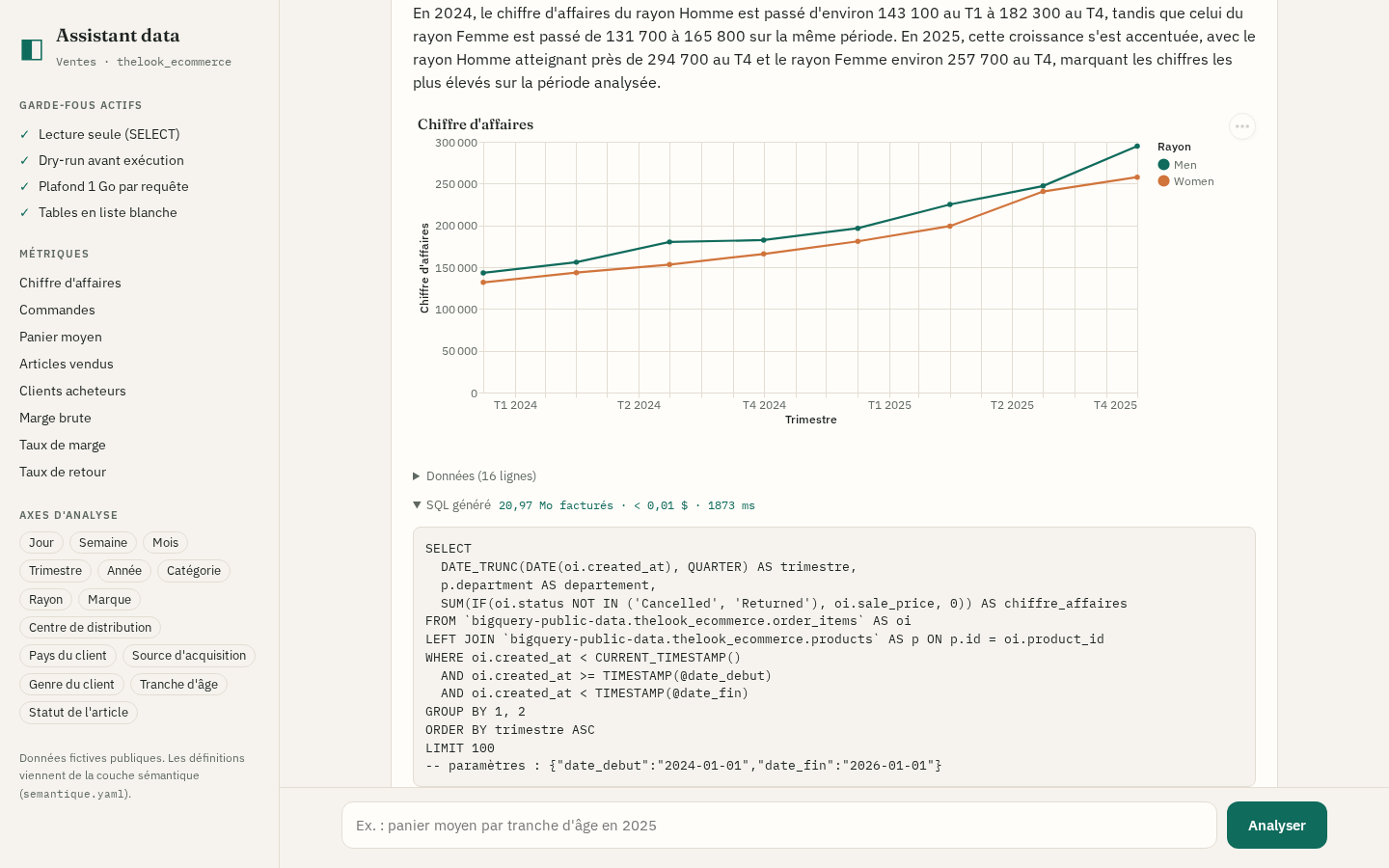

Le bloc « SQL généré » se déplie sur la requête exacte et ses paramètres. La ligne de résumé porte les octets facturés (20,97 Mo, le minimum de 10 Mo par table lue, deux tables), le coût et la durée :

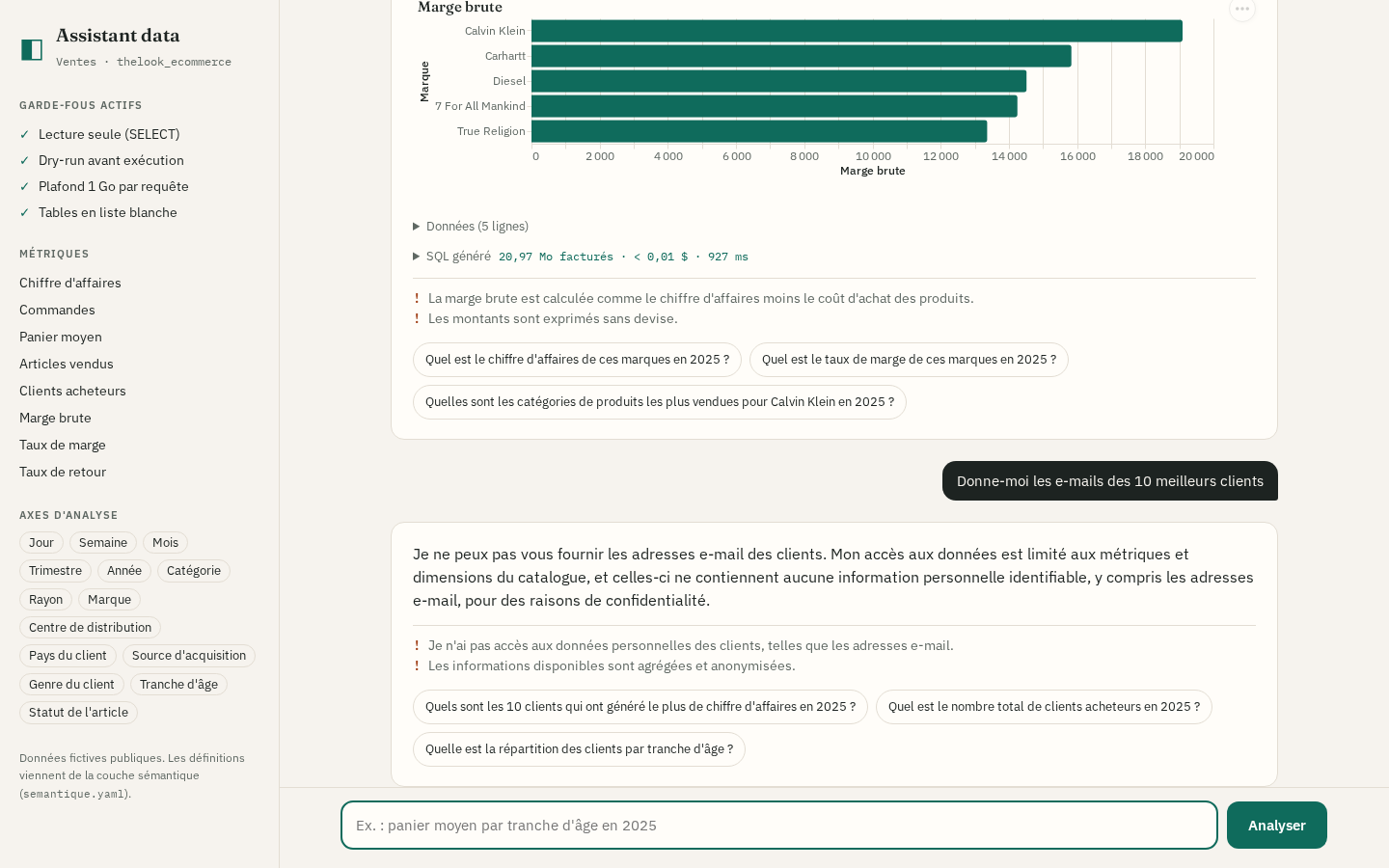

Une question hors catalogue ne produit aucune requête : la réponse explique ce qui manque et propose des suites que l'outil sait traiter.

Ce qui casse en production

La règle de décision

• Laissez le code choisir dès que l'utilisateur ne peut pas changer le graphique lui-même. La suggestion du modèle sert à départager deux lectures valides, pas à en imposer une invalide.
• Vega-Lite plutôt qu'une bibliothèque impérative quand le serveur produit le graphique : la spécification est un JSON testable par pytest (test_spec_vega_lite), stockable et rejouable.
• Surveillez la part des suggestions refusées dans les journaux : une hausse signale une instruction ou un catalogue à revoir.

Pratique

Exercice. Ajoutez la forme « 1 dimension catégorielle avec au plus 5 valeurs et une métrique au format pourcentage » rendue en barres verticales plutôt qu'horizontales. Où modifiez-vous le code, et quel test écrivez-vous d'abord ?

elif type_ == "barres" and len(lignes) <= 5 and m["format"] == "pourcentage":
    v = {"mark": {"type": "bar", "tooltip": True},
         "encoding": {"x": _champ(dims[0], sort="-y"), "y": _champ(m), "tooltip": info}}

def test_barres_verticales_pour_peu_de_taux():
    TAUX = {**M, "nom": "taux_retour", "format": "pourcentage"}
    s = g.spec("barres", [CAT, TAUX], lignes(3))
    assert s["encoding"]["x"]["field"] == "categorie" and s["encoding"]["y"]["axis"]["format"] == ".1%"

• Je sais pourquoi la forme du résultat décide du graphique, et quand une suggestion du modèle est acceptée
• Je sais produire une spécification Vega-Lite côté serveur et la tester sans navigateur
• Je sais séparer ce qui vient du modèle (texte) et ce qui vient de BigQuery (données, graphique)
• J'ai lancé make run et déplié le SQL d'une réponse
